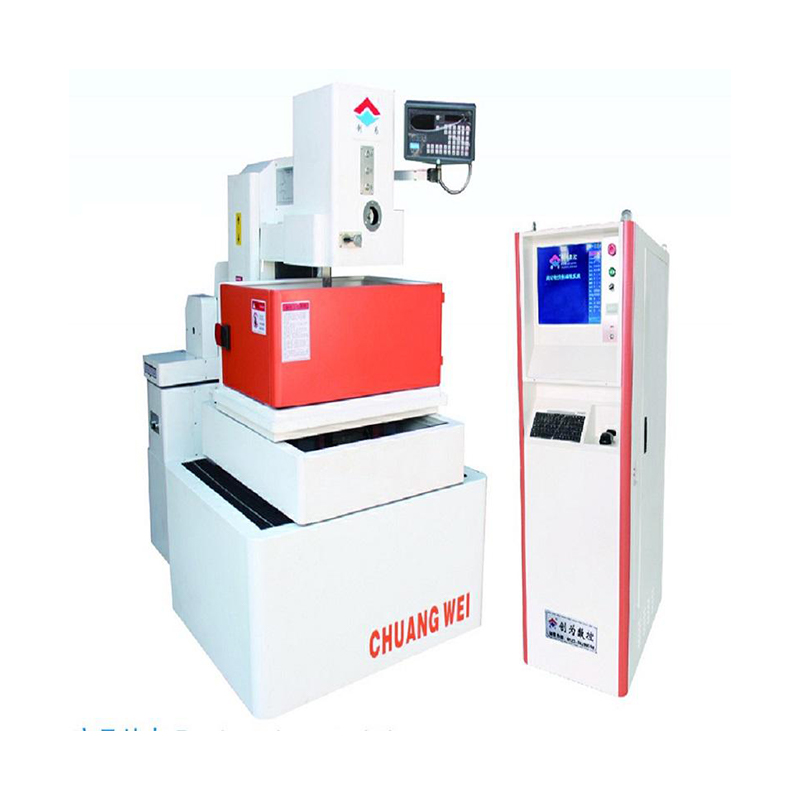

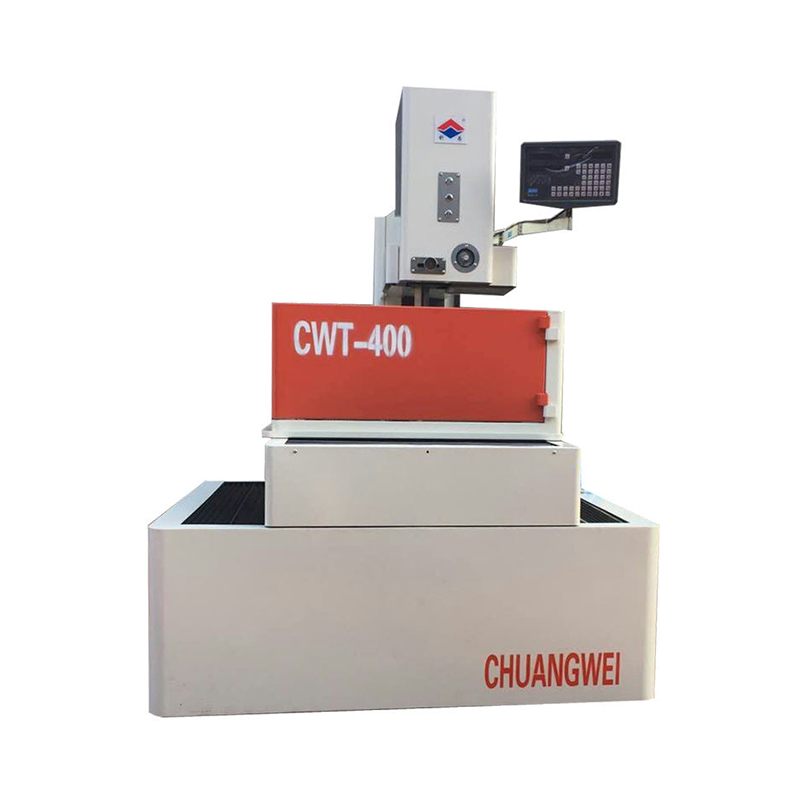

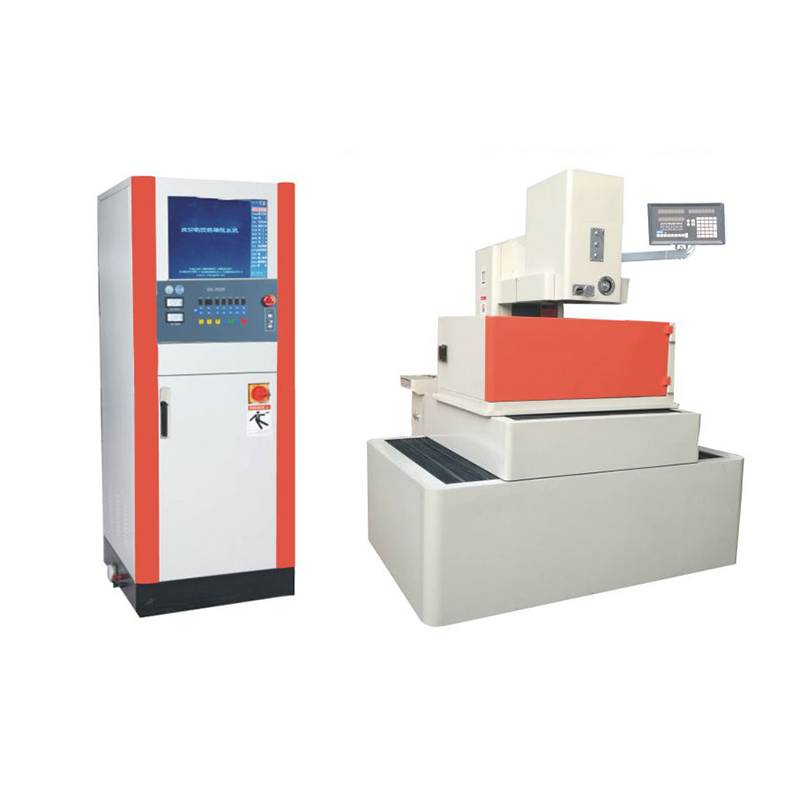

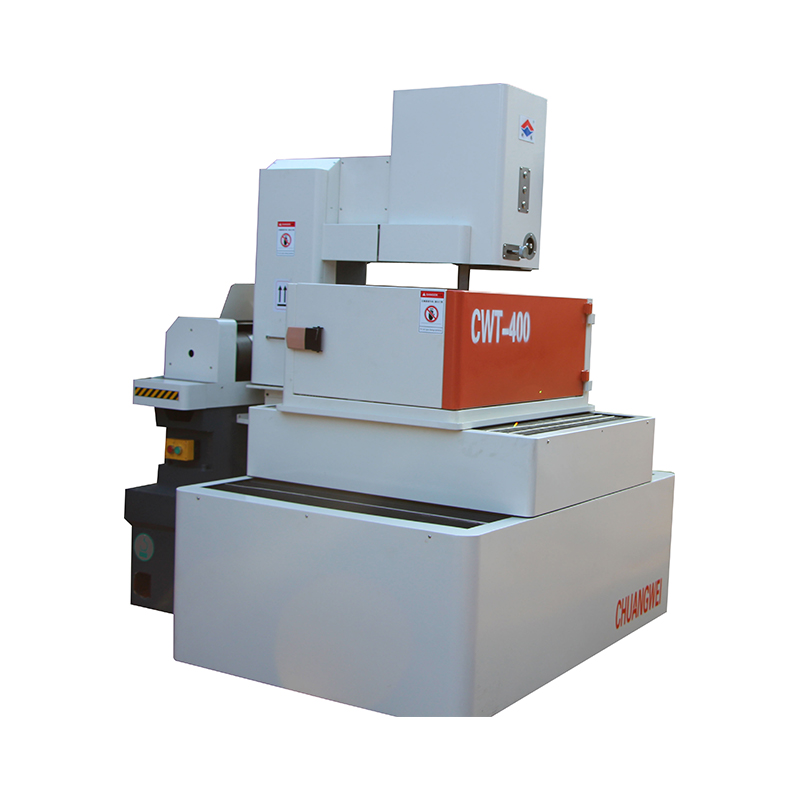

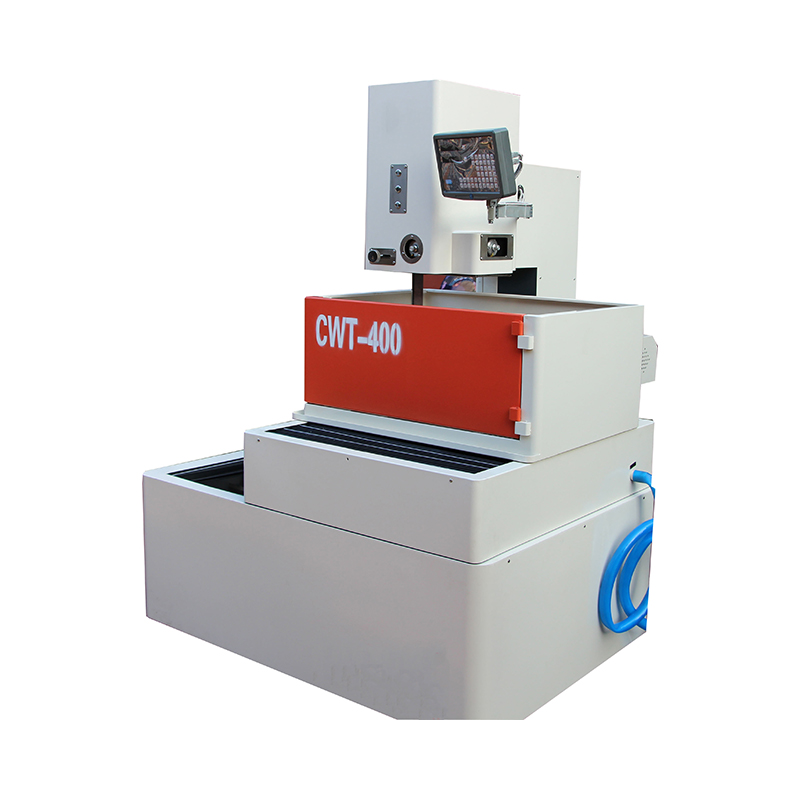

DK7740 T-type Servo Volledig ingesloten bescherming CNC Draad EDM Medium-snelheid snijmachine

1. Machine Tool Bed: neemt de algemene structuur van het T-type duplexbox aan; De hoofddragende structuurstructuurribben verbinden het rijtuig, het rooster, het referentieoppervlak van het draadtransport, en vormt een stabiel geheel van meerdere gecombineerde T-type lijnen, oppervlakken en lichamen, plastic zandgieten en de stijfheid en stabiliteit van het totale machinebestand en de vlakheid van het referentieoppervlak is gegarandeerd in dynamische en statische omstandigheden, die het belastingsgewicht van het machinegewicht van het machinegewicht oppervlak verhoogt.
2. Workbench-vervoergedeelte: de koets neemt een concave en convexe vaste, veldvormige versterkingsribstructuur, plastic zandgieten stabiele organisatiestructuur aan, niet gemakkelijk om vormfouten te produceren (vervorming). De kogelschroef en de lineaire geleider zijn ontworpen om te worden geïnstalleerd op hetzelfde basisreferentievlak om de nauwkeurigheid van de assemblagepositie te verbeteren en montagefouten te elimineren (.
Gedeelte rekgedeelte: de kolom maakt gebruik van een C-type boxstructuur. Het bovenste deel van de C-type kolom (bovenste rek) en de onderste reklichaam zijn relatief vaste rekken, die stijf zijn en niet gemakkelijk te resoneren zijn; Het numerieke compressieveermechanisme van het draadwielassemblage zorgt voor de balansspanning van de molybdeendraad; Het vierkante geleidingshefmechanisme maakt gebruik van een wormwiel, een spiraalvormig tandwielmechanisme en een 900V-gids, en een V-vormige schuifregelaar om vast te draaien en te vergrendelen, die de snijhoogte betrouwbaar en gemakkelijk kan aanpassen (elektrisch); Het bovenste watersprayapparaat bestaat uit een waterspuitplaat en een draadgeleider, die onder de vierkante geleidingsstaaf is verbonden om de trillingen van de molybdeendraad te stabiliseren en de bovenste waterspuitplaat te helpen bij het volledig sproeien van de koelvloeistof op het verwerkingsgedeelte.
