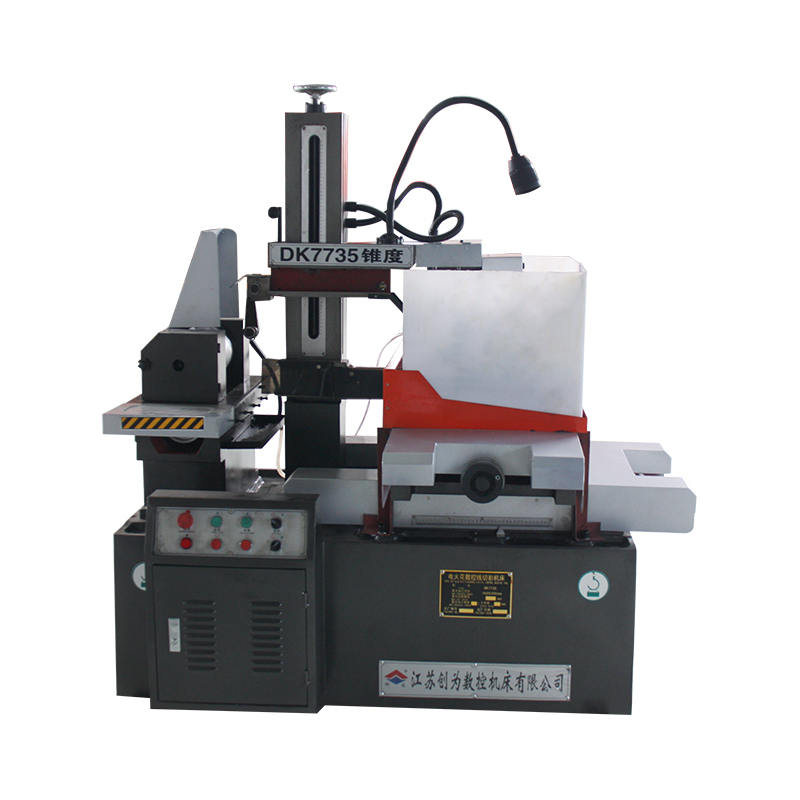

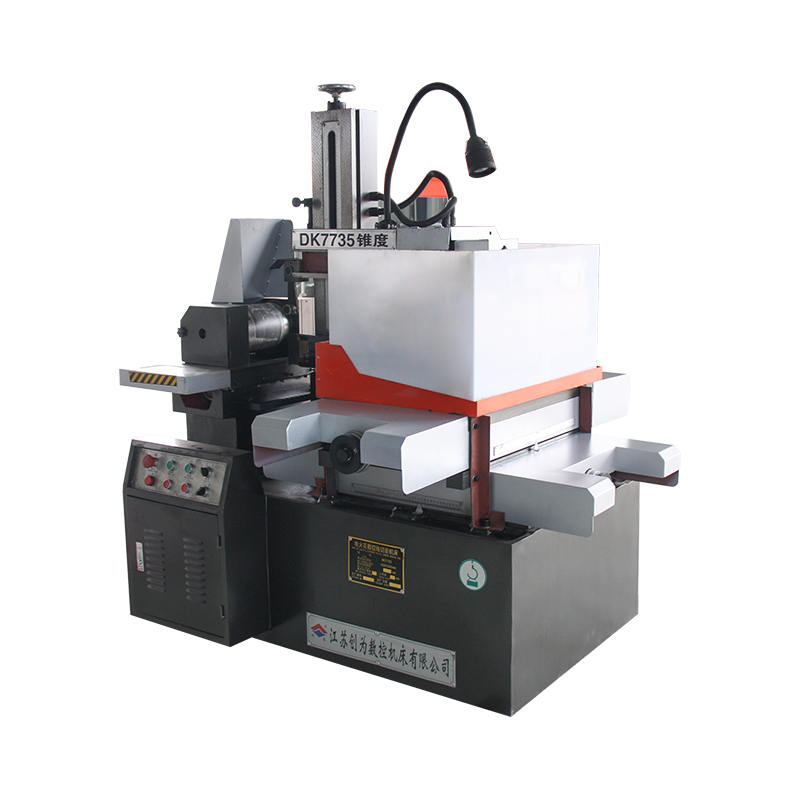

DK7735 AZ Stabiele prestatiestap CNC Draad EDM High-Speed ​​Cutting Machine

1. Werkbankafmetingen: 720 × 470 mm
2. Maximale snijdikte: 400 mm
3. Maximale taps toelopen: 6º/80 mm
4. Maximale belasting: 400 kg
5. x, y -as coördinaatreizen: 450 × 350 mm
6. Molybdeendraad Running Snelheid: 0 ~ 11m/s
7. Werkbank Vetequivalent: 0,001 mm
8. Voeding: 380V.50Hz (220V.50Hz)
9. Machinevoedingsverbruik: <2kva
10. Hoofdmachine Gewicht: 1200 kg
11. Afmetingen van de hoofdmachine: 1470 × 1170 × 1510
12. Verwerkingsnauwkeurigheid: volgens GB/T 7926-2015 Standaard.
13. Optimale oppervlakteruwheid RA≤2,5UM.
14. Maximale verwerkingsefficiëntie: 6000 mm²/H

1. Het machinebedje is gemaakt van harszandgieten, dat kleine vervorming en hoge sterkte heeft na secundaire temperen.
2. Het heeft de kenmerken van stabiele prestaties, hoog uitgangsvermogen, snelle snijsnelheid, hoge oppervlakteafwerking en lage molybdeendraadverlies. Ultra-lage molybdeen-draadverlies verlaagt de verwerkingskosten aanzienlijk.
3. Geïntegreerde programmering en besturingselement: complexe grafische afbeeldingen kunnen worden omgezet in DXF -tekeningen via CAD, verwerkingsafbeeldingen kunnen in realtime worden gevolgd en meerdere verwerkingsstatus kan worden weergegeven. Het heeft ook vermogensfoutgeheugen, terugtrekkingsbeveiliging van kortsluiting, de bescherming van de draadbreuken, automatische afsluiting, willekeurige hoekrotatie en andere functies.
4. De merkdraad snijdende inverter wordt gebruikt om de draadtransportmotor, de stenposelsnelheidsregeling en de contactloze commutatie te regelen met inductieschakelaar. Er is geen vonkinterferentie tijdens commutatie, geen commutatieruis en de motor verloopt soepel, wat de betrouwbaarheid en veiligheid van het machinegereedschap verbetert.

Het basisprincipe van EDM -draadknippen is om de gereedschapselektrode te gebruiken om pulsafvoer op het werkstuk uit te voeren om verwerking te bereiken. EDM -draadknippen vereist niet de productie van het vormen van elektroden en gebruikt dunne metaaldraad (meestal molybdeendraad genoemd) als de gereedschapelektrode. De positieve pool van de pulskracht is verbonden met het werkstuk en de negatieve pool is verbonden met de molybdeendraad; De molybdeendraad beweegt op een bepaalde snelheid heen en weer, en het komt constant binnen en verlaat het ontladingsgebied; Tegelijkertijd wordt een vloeibaar medium gespoten tussen de molybdeendraad en het werkstuk. Zolang de operator effectief de snelheid en het traject van de beweging van de molybdeendraad op het werkstuk regelt, kunnen de vereiste vorm en grootte van het werkstuk worden gesneden. Het traject van de werkstukbeweging wordt gevormd door de coördinaatwerktable (twee gecontroleerde stappenmotoren in de verticale en horizontale richtingen) die in de X- en Y -richtingen beweegt.
De hoofdmachine van de DK -serie CNC -draadsnijmachine -gereedschap is samengesteld uit een bed, een werktafel, een draadvoedingsapparaat, een rooster, een koelvloeistof, elektrische apparaten voor machines, accessoires en andere componenten. Het is gebaseerd op het bed en het werktabiel, het draadvoedingsapparaat en het rooster worden geïnstalleerd op hetzelfde basisoppervlak van het bed.
De volgende worden afzonderlijk geïntroduceerd:
1) bed
Het bed is een doosvormig harszandgietijzeren deel, dat een integrale gietstructuur is. Het bovenste gedeelte is geïnstalleerd met een werkbank, draadopslagtrommel, rooster, verlichting en andere onderdelen.
2) werkbank
De werkbank bestaat voornamelijk uit een werkbankoppervlak, een middelste sleepplaat, een kogelschroef en een versnellingsbak. De longitudinale en dwarsbeweging van de sleepplaat neemt een balgeleidestructuur aan en de stappenmotor drijft de schroef door twee paar anti-backlash-tandwielen om de beweging van de werkbank te realiseren. De balschroef heeft de voordelen van een hoge transmissie -nauwkeurigheid, hoog rendement en een lange levensduur.
3) Draadtransportapparaat
De draadopslagtrommel bestaat uit een holle holle cilinder met dunwand. De motor drijft de draadopslagtrommel aan om door de connector te roteren en de heen en weer bewegende beweging van de opslagtrommel komt van de schroef nadat de versnellingssnelheid verandert om de sleepplaat van de draadtransportapparaat aan te drijven.
De frequente omkering van de sleepplaat van de draadopslag trommel wordt geregeld door een set inductieschakelaars. De structuur is eenvoudig en de bewerking is gevoelig. De linker- en rechter botsingsblokken zijn uitgerust met overbelastingsveiligheidsapparaten. Wanneer de inductieschakelaar niet van richting verandert, wordt de stroom van de draadtransportmotor afgesneden.
4) rooster
De molybdeendraad is als een gesloten transmissieriem, die wordt aangedreven door de kronkelende trommel om heen en weer te werken. Het draadwiel en een paar hoofdgeleiderwielen worden gewikkeld door de molybdeendraad en lopen in een cyclus.
Het geleidewiel neemt verticaal een afgesloten gedeelte van molybdeendraad aan.
5) koelvloeistof
De waterpomp levert de werkvloeistof aan het verwerkingsgebied. Het sediment accumuleert in de vuilkist en moet regelmatig worden gereinigd. De werkende koelvloeistof maakt gebruik van DX-1 verzeilde vloeistof.
6) Accessoires
① Klem: de groep klemmen wordt gebruikt om de platte plaat of cilindrische werkstuk te repareren, en de klem is bevestigd aan de werkbank met een T-type schroef.
② Crank: gebruikt voor het wikkelen van de draad om de draadopslagtrommel te roteren.
③ Draadverhaalwiel: gebruikt om de molybdeendraad handmatig aan te spannen.
