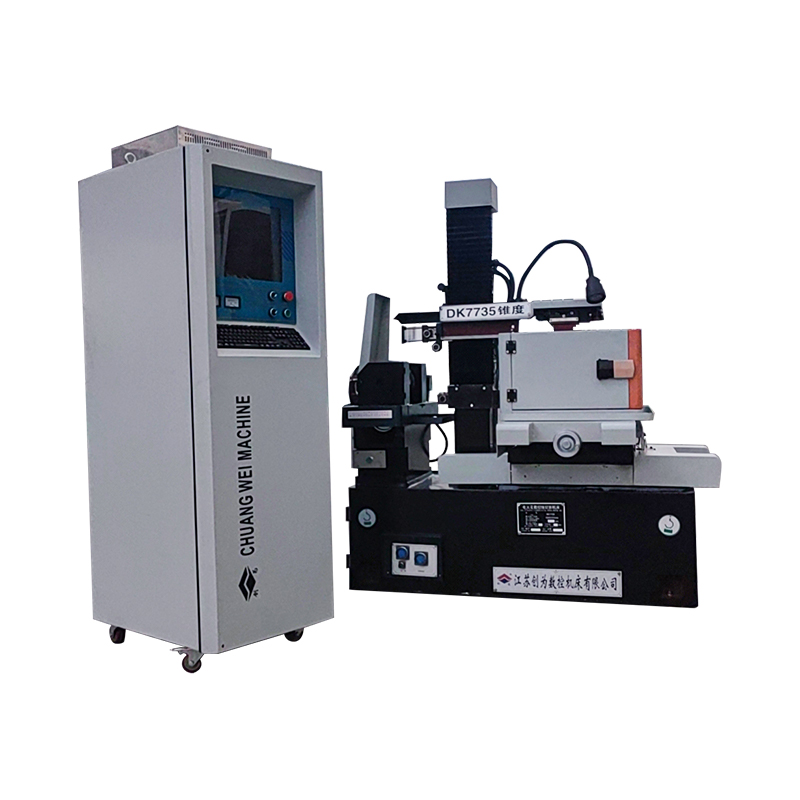

DK7745FZ High Precision Stepper CNC EDM Draadsnijmachine

1 、 Het machinebedje is gemaakt van harszandgieten, nadat de tweede tempertende vervorming klein is en hoge sterkte.
2 、 met stabiele prestaties, hoog uitgangsvermogen, snelle snijsnelheid, hoge oppervlakteafwerking, laag verlies van molybdeendraad, enzovoort. Ultra-lage molybdeen-draadverlies, vermindert de verwerkingskosten aanzienlijk.
3. Integration of programming and control: complex graphics can be converted to DXF by CAD, real-time tracking of processing graphics, and a variety of processing status displays, but also has a memory of power outages, short-circuit back, broken wire protection, automatic shutdown, arbitrary angle rotation, and other functions.
4. Het aannemen van merkdraadsnede speciale frequentieconverter om de draadtransportmotor te regelen, oneindig variabele snelheidsverordening, met inductieschakelaar contactloze omkering, geen vonkinterferentie bij het omkeren, geen omkeergeluid, gladde motorische werking, waardoor de betrouwbaarheid en veiligheid van het machinetool wordt verbeterd.

Het basisprincipe van EDM -draadknippen is om de gereedschapselektrode te gebruiken om ontlading op het werkstuk te pulseren om de verwerking te bereiken, EDM -draadsnijverwerking hoeft de vormelektrode niet te maken, het gebruik van fijne metaaldraad (meestal molybdeendraad genoemd) als de gereedschapselektrode. De positieve pool van de pulskracht is verbonden met het werkstuk en de negatieve pool is verbonden met de molybdeendraad; De molybdeendraad beweegt op een bepaalde snelheid heen en weer en het komt continu binnen en verlaat het ontladingsgebied; Tegelijkertijd wordt een vloeibaar medium gespoten tussen de molybdeendraad en het werkstuk. Zolang de operator effectief de snelheid en het traject van de beweging van de molybdeendraad naar het werkstuk regelt, kunnen de vereiste vorm en grootte van het werkstuk worden gesneden. Het traject van de werkstukbeweging wordt gevormd door de X- en Y -bewegingen van de coördinaattabel (twee gecontroleerde stapmotoren in de longitudinale en dwarsrichtingen).
De hoofdmachine van de DK-serie CNC-gereedschapswerkmachines bestaat uit een bed, werktafel, draadtransportapparaat, draadframe, koelvloeistof, elektrische apparaten voor machine, accessoires en andere componenten. Het is gebaseerd op het bed en de tafel, draaddrager en draadframe worden geïnstalleerd op hetzelfde basisoppervlak van het bed.
De volgende worden afzonderlijk geïntroduceerd:
1） bed
Het bed is een doosachtige harszandgietijzer, een hele gietstructuur, waarvan het bovenste deel is gemonteerd op de werktabele, draadopslagcilinder, draadframe, verlichting en andere componenten.
2） Werktabel
De werktafel bestaat voornamelijk uit een werktafel, middelste sleepplaat, kogelschroef en versnellingsbak met variabele snelheid, enz. De longitudinale en transversale beweging van de sleepplaat neemt respectievelijk de kogelgeleidestructuur over, door de stapmotor door twee paren van spoelwielaandrijvingschroeven om de beweging van de werktafel te bereiken. De balschroef heeft de voordelen van hoge transmissie -precisie, hoog rendement en een lange levensduur.
(3) Zijden transportapparaat
De draadopslagcilinder is samengesteld uit een holle holle cilinder met dunwand. Motor door de connector om de rotatie van de opslagcilinder te stimuleren, terwijl de wederkerige opslagcilinderbeweging van de tandwielsnelheid na de schroef de sleepplaat van de draadtransportapparaat aandrijft.
De frequente richtingverandering van de sleepplaat van de draadopslagcilinder wordt geregeld door een set inductieve schakelaars, die eenvoudig en gevoelig in werking is, en de linker- en rechter bumpers zijn uitgerust met een overbelastingsverzekeringsapparaat, waardoor de stroom van de draadtransportmotor afsnijdt wanneer de inductieve schakelaar niet van richting verandert.
4） draadframe
Molybdeendraad is als een gesloten aandrijfgordel, aangedreven door de haspel om heen en weer te werken, rijen wielen en een paar leidende wielen door de molybdeendraad gewikkeld rond de werkingscyclus.
Het geleidewiel neemt verticaal een afgesloten gedeelte van molybdeendraad aan.
5） Koelvloeistof
De waterpomp stuurt de werkvloeistof naar het verwerkingsgebied, de slak accumuleert zich in de vuile doos, die regelmatig moet worden gereinigd, en de werkende koelvloeistof maakt gebruik van DX-1 verzeilde vloeistof.
6） Accessoires
① Armuur: groepen armaturen om de platte vorm of cilindrische werkstuk, het ministerie van drukplaatschroefstructuur, te repareren, met t-type schroeven om het armatuur op de werktafel te repareren.
② Crank: gebruikt om de zijde te windt, roteert de zijden opslagcilinder.
③ strak draadwiel: gebruikt voor handmatige spanning van molybdeendraad.
