1, het basisprincipe van EDM-draadbewerking:

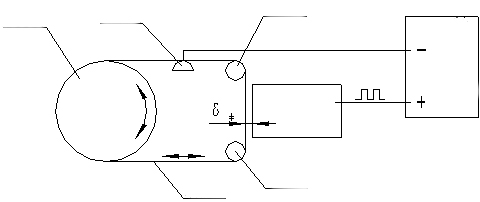

EDM -draadsnijverwerking, pulsafvoer tussen de elektrodedraad en het werkstuk, zoals weergegeven in figuur één. Wanneer u bij een elektrische puls komt, produceert tussen de elektrodedraad en het werkstuk een vonkafvoer, in het midden van het ontladingskanaal, de temperatuur direct tot 10.000 ℃ of meer, een hoge temperatuur zodat het werkstukmetaal smelt, om het doel van snijmetaal te bereiken.

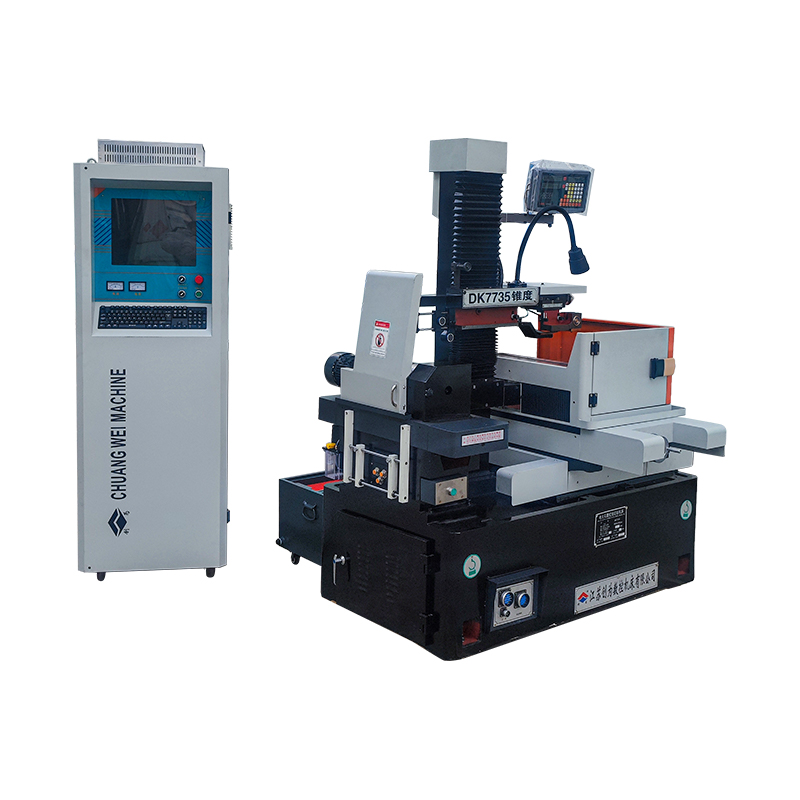

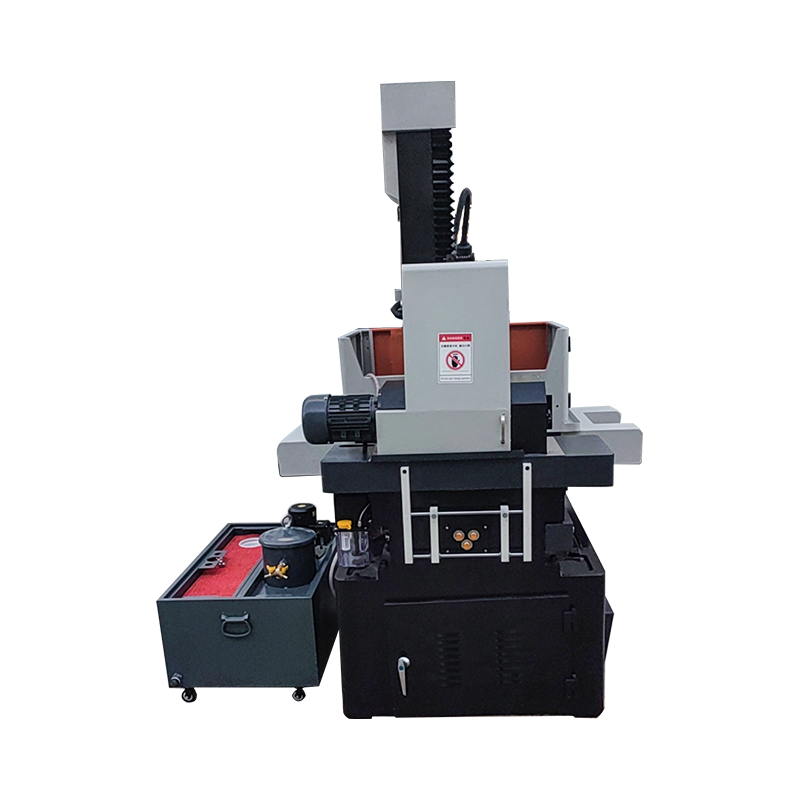

2, de samenstelling van het gereedschap Machine:
De machine -tool bestaat voornamelijk uit een werktabiel, draadtransportmechanisme, draadframe, werkende vloeistofsysteem machine elektrisch en numeriek besturingssysteem en andere onderdelen.
(1) WorkTable
De WorkTable wordt gebruikt om het te verwerking van het werkstuk vast te klemmen om de verwerking van automatische voeding te bereiken. Het bestaat voornamelijk uit een bovenste en onderste cross-drag-plaat, precisiekogelschroef, spelingvrije versnelling en leidingway. The upper and lower drag plate moves back and forth along the precision linear guideway and its power is transmitted by the stepping motor to the ball screw through the backlash-free gear set to achieve, due to achieving a pulse to make the worktable move 0.001mm requirements, and in the operation of the requirements of sensitive, smooth, and therefore on the precision linear guideway, ball screw, backlash-free gear set, the drag plate have strict requirements, not only the precision of the requirements of de high en hebben een zekere mate van stijfheid en slijtvastheid. Bepaalde stijfheid en slijtvastheid.
(2) Draadtransportonderdelen
De draadtransportcomponent wordt voornamelijk gebruikt om de elektrodedraad aan te drijven volgens een bepaalde lineaire snelheidsbeweging en de elektrodedraad wordt netjes gewond op het opslagvat, het draadtransportmechanisme bestaat uit een motoropslagvat, bovenste en onderste sleepplaat, synchrone riem, omkeerapparaat en andere componenten.
De basisvereisten zijn:
① De opslagcilinder aan de ene hand roterende verplaatsen, om ervoor te zorgen dat de elektrodedraad in de opslagcilinder netjes is gerangschikt.
② De radiale runout en axiale uitloop van de opslagcilinder moeten klein zijn.
③ Cilinder moet naar voren en achteruit worden gedraaid.
④ Het draadopslagmechanisme moet van het bed worden geïsoleerd.
⑤ Het draadtransportgedeelte neemt een gesloten deksel aan om te voorkomen dat de werkende vloeistof spat.
(3) Draadframe -onderdelen
De draadframe -onderdelen zijn voornamelijk samengesteld uit kolommen, een bovenste en onderste cantilever, een geleidewiel, een conische kop en andere componenten. De draadframe -component en de component van de draadopslagcilinder vormen samen het bewegingssysteem van de elektrodedraad. De hoofdfunctie van het draadframe is om de elektrodedraad te ondersteunen wanneer deze met een stabiele lineaire snelheid beweegt en om het werkende deel van de elektrodedraad onder een bepaalde geometrische hoek naar het tafelvlak te houden.
De taps montage (dwarsdoorsnede van het soort sleepplaat gemonteerd op de bovenste cantilever) kan ervoor zorgen dat het bewerkingswerkstuk 6 °/80㎜ bereikt.
(4) Bedcomponenten
Het bed is een hele vierkante doosstructuur, dus de stijfheid en sterkte zijn goed, waarvan het bovenste gedeelte is uitgerust met tafeldelen, draadframeonderdelen en draadtransportonderdelen, en het onderste deel is uitgerust met een werkende vloeibare tank en elektrische delen van het machine -gereedschap, die niet alleen veilig is maar ook bevorderlijk is voor de verbetering van de werkomgeving.
